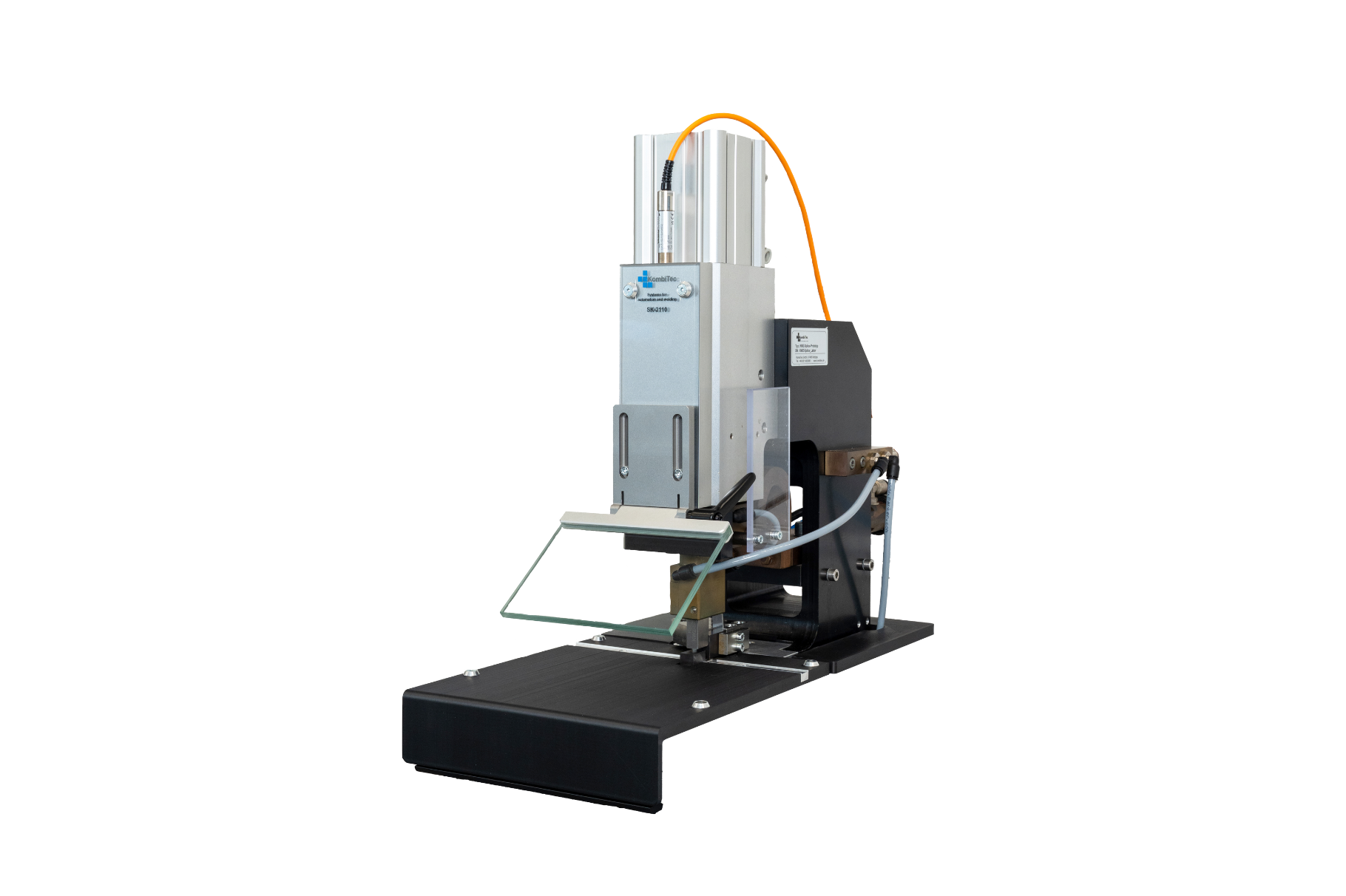

KWZ-Splice
- Schweißkraft bis 1.500 N
- Gewicht ca. 33,4 kg
- Elektroden Hub max. 10 mm
- Litzenquerschnitte von 0,5 - 12,0 mm² (Summe aller Einzeldrähte)
- Kompaktierlänge max. 10,0 mm
- Hervorragendes Nachsetzverhalten
- Wegmessung
KWZ-Splice
Produktbeschreibung
- Krafteinstellung pneumatisch
- Verschiedene Kraftstellzylinder und Federn möglich
- Elektrodenhalter wassergekühlt und verdrehgesichert
- Stufenloses einstellen der Kompaktierbreite / Kein Wechsel der Elektroden oder Keraminken nötig
- Integrierbare Wegmessung für Bauteilkontrolle, Einsinktiefe, Restdicke
- Hervorragende Reproduzierbarkeit durch Formschluss
- Kompakte, flexible Bauart bei geringer Eigenmasse
Anwendungsbereich
- Splice-Verbindungen
- Litzen im Bereich 0,5 mm² - ca. 12,0 mm² (Summe aller Einzeldrähte)
- Maßhaltige Kompaktierung von Mehrfachlitzen
- Kombinierung von beschichteten Drähten
- Maximale Kompaktierlänge 10,0 mm
- Verbindung von Lackdrähten und Litzen mit Hilfe von Aderendhülsen
- Kompaktieren von Kabelbäumen
